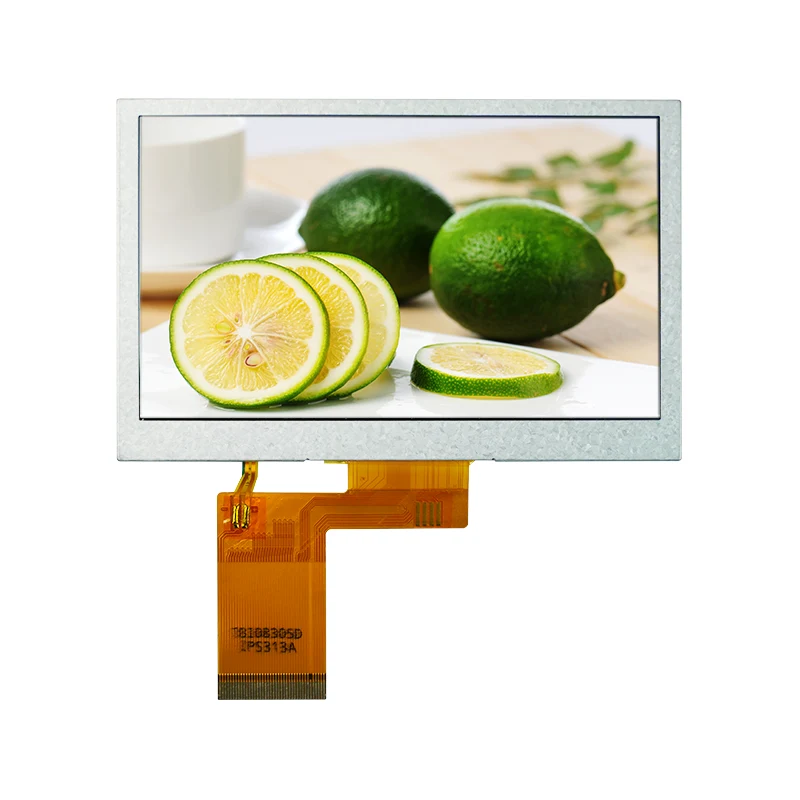

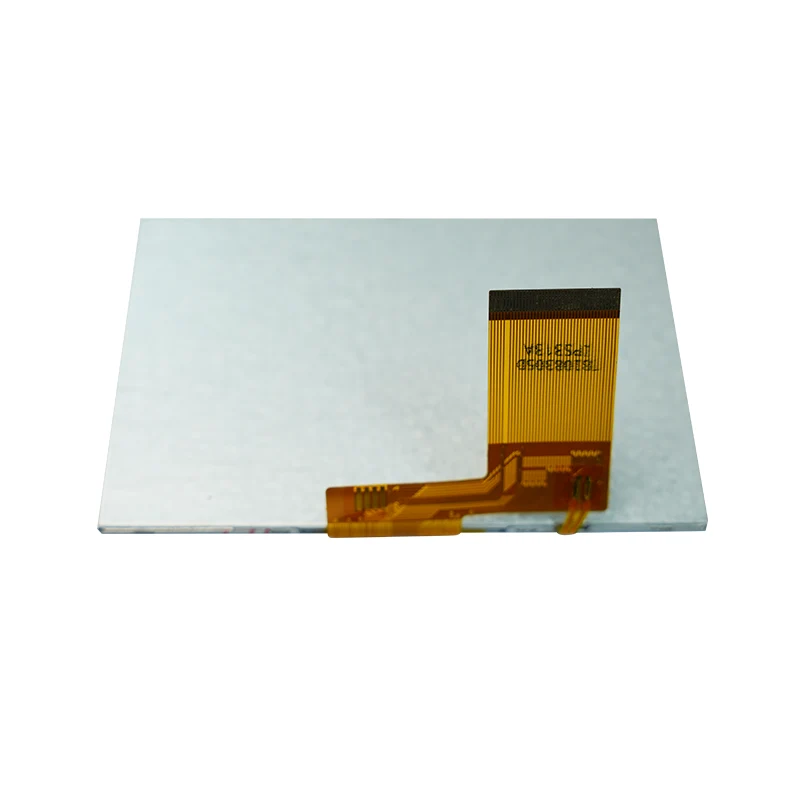

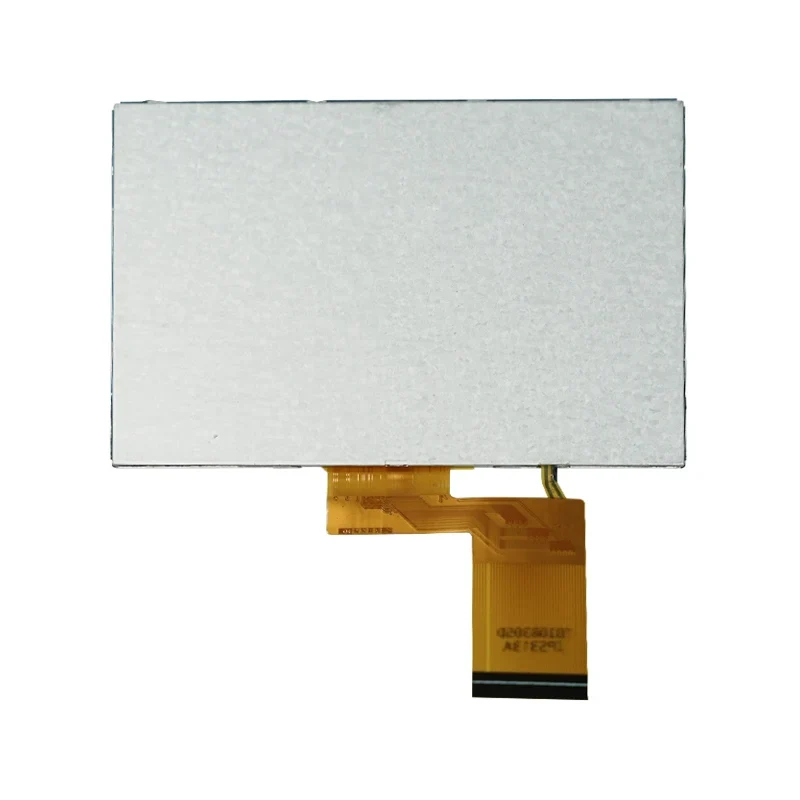

4.3' Modúl Taispeána TFT LCD Dath Tarchurtha IPS

Príomhghnéithe

• Taispeáint Ardghile: Gile tipiciúil de 500 cd/m² (íosmhéid 450 cd/m²), ag cinntiú infheictheacht shoiléir fiú i solas láidir comhthimpeallach.

• Oibriú Teochta Leathan: Tacaíonn sé le raon teochta oibriúcháin de -20°C go 60°C, atá oiriúnach do thimpeallachtaí tionsclaíocha.

• Uillinneacha féachana Leathan: Uillinn radhairc chothrománach tipiciúil 70° agus uillinn féachana ingearach 45°–60°, a cheadaíonn féachana compordach ó iluillinneacha.

• Freagairt Mhear: Gnáth-am freagartha 20ms, atá oiriúnach chun íomhánna dinimiciúla a thaispeáint.

• Dearadh Coigilt Fuinnimh: Feidhmíonn sé ag voltas íseal 3.2V le héifeachtacht optamaithe le haghaidh an backlight bán LED.

Sonraíocht Modúl Taispeána Taispeána TFT LCD Dath IPS Tarchurtha Tianfu 4.3 '

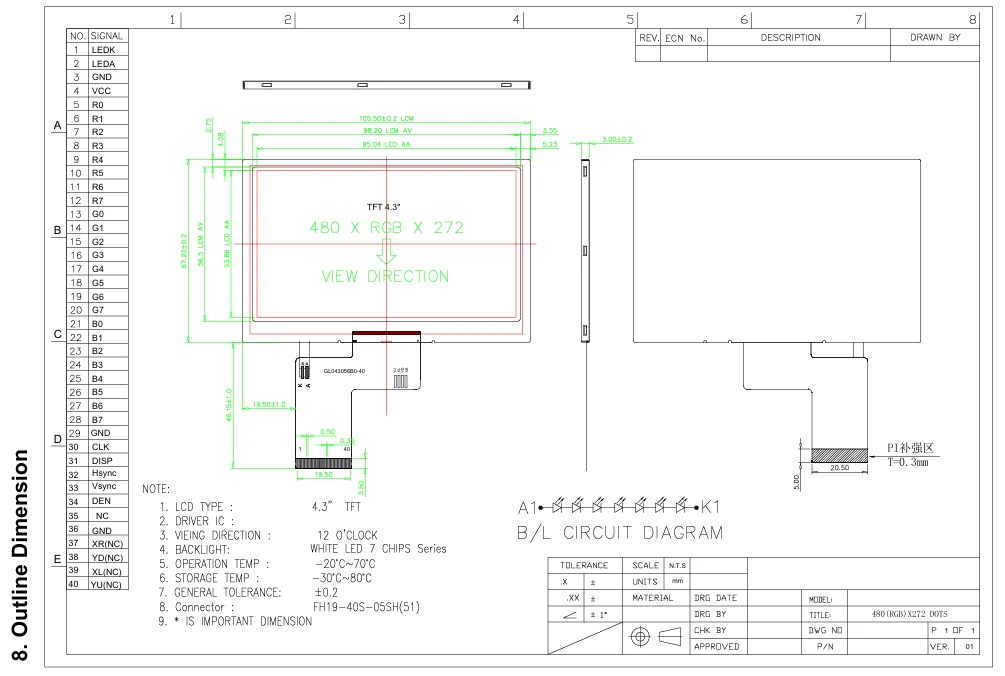

Sonraí an Mhodúil Taispeána TFT LCD Dath IPS Tarchurtha Tianfu 4.3

Úsáidtear Modúl Taispeána TFT LCD Dath Tarchurtha IPS 4.3 i réimsí éagsúla mar a leanas:

Uathoibriú agus Rialú Tionsclaíoch

• Painéil HMI Tionscail: Monatóireacht ar líne táirgeachta, taispeáint stádas trealaimh

• Ionstraimí Tástála agus Tomhais: Oscilloscope, comhéadain taispeána anailíseora speictrim

• Teirminéil Rialaithe PLC: Comhéadain daonna-meaisín do chórais uathoibrithe monarchan

Córais Gluaisteán agus Iompair

• Taispeántais Nascleanúna laistigh den fheithicil: Scáileáin loingseoireachta cairr iarmhargadh

• Faisnéis Iompar Poiblí: Córais teachta stadanna bus, críochfoirt ticéad

• Uirlisí Innealra Tógála: Tochaltóir, painéil oibritheoirí craein

Trealamh Leighis agus Cúram Sláinte

• Feistí Leighis Inaistrithe: Monatóireacht, taispeántais trealaimh diagnóiseacha

• Teirminéil Monatóireachta Sláinte: Comhéadain feistí cúram sláinte pobail

• Uirlisí Saotharlainne: Scáileáin taispeána sonraí le haghaidh ionstraimí anailíse

Baile Cliste agus IoT

• Painéil Rialaithe Chliste: Comhéadain tadhaill do chórais rialaithe lárnacha baile

• Taispeántais Monatóireachta Slándála: Scáileáin córais idirchum a thógáil

• Comhéadain Fearais Chliste: Cuisneoir ard-deireadh, painéil rialaithe meaisín níocháin

Trealamh Tráchtála agus Miondíola

• Córais POS: Taispeántais teirminéil miondíola

• Scáileáin Faisnéise Fógraíochta: Feidhmchláir chomharthaíochta digiteacha ar scála beag

Meastóireacht ár gcliant: Painéal Teirmeastat Tionsclaíoch

Ghlac monaróir trealaimh thionsclaíoch an modúl seo mar chomhéadan taispeána dá gcóras rialaithe teochta. Tá sé ag feidhmiú go cobhsaí le breis agus 2 bhliain i dtimpeallacht fuarstórála ag -10 ° C, gan aon díghrádú gile. Comhlíonann an uillinn féachana na ceanglais maidir le monatóireacht il-uillinn.

C1: Cad iad na ceanglais soláthair cumhachta don mhodúl TFT 4.3-orlach seo?

A: Tá dhá sholáthar cumhachta ag teastáil ón modúl: 1) 3.2V (tipiciúil) don alt loighic; 2) 12-16V don backlight LED, le luach tipiciúil de 14V. Tá an sruth backlight thart ar 40mA. Moltar tiontaire DC-DC cobhsaí a úsáid chun luaineachtaí voltais a dhéanann difear do fheidhmíocht taispeána a sheachaint.

C2: An féidir leis an modúl oibriú de ghnáth i dtimpeallachtaí íseal-teocht?

A: Tá, tá tástáil dhian déanta ar an modúl seo agus is féidir leis oibriú de ghnáth i raon teochta comhthimpeallach de -20 ° C go 60 ° C. I dtimpeallachtaí ísealteochta, féadfar an t-am tosaithe tosaigh a shíneadh beagán (thart ar 1–2 soicind), ach ní chuirtear isteach ar fheidhmíocht taispeána. Is é an raon teochta stórála -20 ° C go 70 ° C.

C3: Cad iad na saintréithe uillinn féachana an mhodúil? Cé na suíomhanna suiteála atá oiriúnach?

A: Glacann an modúl seo dearadh uillinn féachana 12 a chlog, le gnáth-uillinn féachana cothrománach 70 ° agus uillinn féachana ingearach 45 ° - 60 °. Tá sé oiriúnach le suiteáil ag leibhéal suímh le nó beagán os cionn súile an bhreathnadóir. Maidir le hiarratais a dteastaíonn féachana il-uillinn uathu, moltar an uillinn suiteála a choigeartú nó múnla a roghnú le sonraíochtaí uillinn féachana eile.

C4: An dtacaíonn an t-am freagartha 20ms le hathsheinm físe?

A: Is féidir leis an ngnáth-am freagartha de 20ms (uasmhéid 30ms) tacú leis an chuid is mó de chásanna iarratais, lena n-áirítear nuashonruithe sonraí, aistriú GUI, agus athsheinm físe sainmhínithe caighdeánach. Maidir le físeáin ghluaisne ardluais nó feidhmchláir chearrbhachais, moltar múnla tiomnaithe a roghnú le ham freagartha níos giorra.

C5: Cad é mar atá saolré agus díghrádú backlight an mhodúil?

A: Faoi choinníollacha oibriúcháin rátáilte, tá an modúl deartha chun saolré níos mó ná 30,000 uair an chloig a bheith aige. Is gnách go mbíonn díghrádú gile backlight LED níos lú ná 10% laistigh de 10,000 uair an chloig. Moltar oibriú ag gile uasta a sheachaint ar feadh tréimhsí fada chun saol backlight a leathnú.

C6: An dtacaíonn sé le feidhmiúlacht dteagmháil?

A: Is modúl taispeána amháin é an tsamhail seo agus ní chomhtháthaíonn sé feidhmiúlacht tadhaill. Mar sin féin, is féidir linn comhpháirteanna scáileán tadhaill resistive nó capacitive meaitseála a sholáthar agus cabhrú leis an bpróiseas lannaithe. Is gá an scáileán tadhaill a cheannach agus a chomhtháthú ar leithligh.

Beartas Soláthair Samplach

Infhaighteacht Samplach: Tá samplaí baisc bheaga de 1–10 bpíosa ar fáil le haghaidh meastóireachta agus tástála custaiméara.

Doiciméadúchán San áireamh: Áirítear le gach pacáiste samplach:

• Sonraí iomlána an táirge

• Líníochtaí meicniúla (comhaid CAD i bhformáidí DXF/CÉIM)

• Sainmhínithe bioráin agus léaráid nasc leictreach

• Amú tosaithe molta agus cód cumraíochta cláir

• Oibriú sábháilte agus treoirlínte cosanta ESD

Moltaí Meastóireachta Samplacha

Sula n-iarrann tú samplaí, cinntigh le do thoil go bhfuil na cumais seo a leanas ag d'fhoireann theicniúil:

• Cumas tiomána: Cumas cumhacht loighic 3.2V agus cumhacht backlight 12-16V LED a sholáthar don mhodúl

• Comhoiriúnacht an chomhéadain: Is féidir le máthairchlár an chórais freastal ar chónascaire FH19-40S-0.5SH(51) 40-bioráin nó réiteach cuibheora coibhéiseach

• Tacaíocht comhartha: Is féidir leis an bpríomhshlis rialaithe comharthaí comhéadan comhthreomhar RGB 24-giotán nó 16-giotán a aschur

• Cúrsaí teirmeacha: Dóthain spáis diomailt teasa curtha in áirithe taobh istigh de do ghléas

🔧 Scóip Tacaíochta Teicniúla Gairmiúla

Tacaíocht Theicniúil Lárnach (Ar fáil saor in aisce)

Cuirimid an tacaíocht theicniúil ghairmiúil seo a leanas a bhaineann le modúl LCD ar fáil do chustaiméirí díreacha:

1. Sonraíochtaí agus Comhtháthú Consulting

• Léiriú ar shaintréithe leictreach modúil agus ar mholtaí dearadh an tsoláthair chumhachta

• Suiteáil mheicniúil agus anailís ar chomhoiriúnacht struchtúrach

• Treoir maidir le próisis sádrála cónascaire agus cóimeála cábla

• Moltaí maidir le meastóireacht ar inoiriúnaitheacht comhshaoil ​​(teocht/taise).

2. Doiciméadúchán Teicniúil IC Tiománaí

• Sonraí iomlána don tiománaí ILI6485 IC

• Samplaí mionsonraithe de chumraíocht an chláir agus den seicheamh tosaigh

• Anailís paraiméadar uainiúcháin chomhéadain agus moltaí meaitseála

• Scéim thagartha do cheartú gáma datha

3. Treoir Tiúnadh Feidhmíochta Optúil

• Modhanna agus caighdeáin tástála aonfhoirmeachta gile

• Moltaí optamaithe maidir le saintréithe uillinne féachana i suiteálacha iarbhír

• Treoracha coigeartaithe maidir le feidhmíocht codarsnachta agus datha

• Tástáil am freagartha agus scéimeanna measúnaithe

4. Tacaíocht Fíoraithe Iontaofachta

• Coinníollacha agus timthriallta tástála dóite isteach molta

• Dearadh agus moltaí cosanta ESD

• Modhanna tástála timthriall teochta

• Príomhphointí le haghaidh meastóireachta fadtéarmach ar iontaofacht oibríochtúil

Freagra Tacaíochta Teicniúil

• Am freagartha: Freagraíodh fiosrúcháin theicniúla laistigh de 24 uair an chloig ar laethanta oibre

• Modhanna cumarsáide: Tacaíocht trí ríomhphost, guthán, agus cruinnithe ar líne le haghaidh malartú teicniúil domhain

• Doiciméadú: Gach doiciméad teicniúil curtha ar fáil i Sínis agus i mBéarla

• Leabharlann Ceisteanna Coitianta: Bunaítear leabharlann réitigh le haghaidh saincheisteanna comhtháthaithe le haghaidh tagartha custaiméirí
