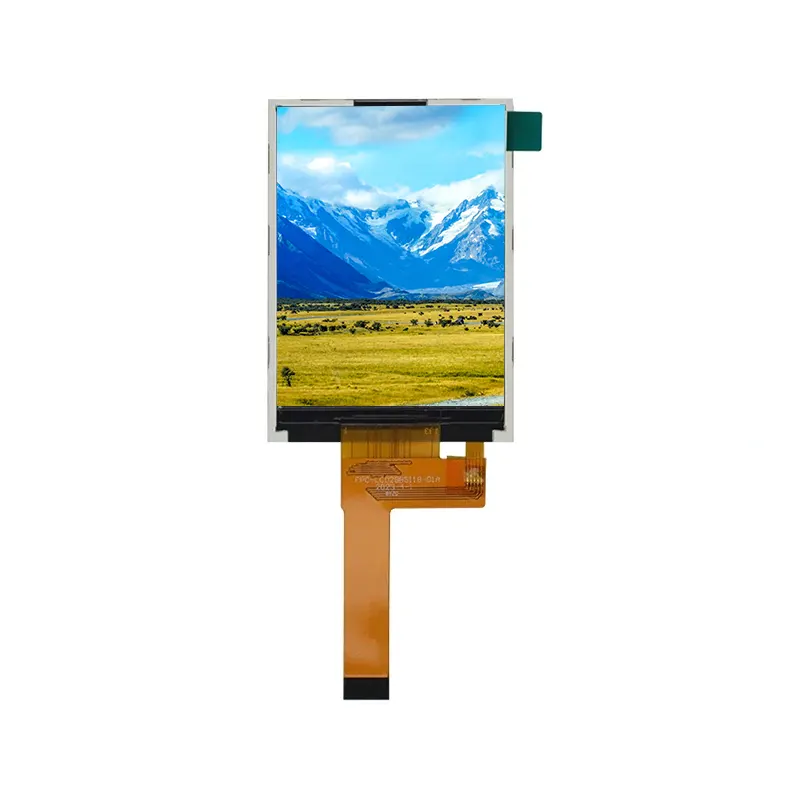

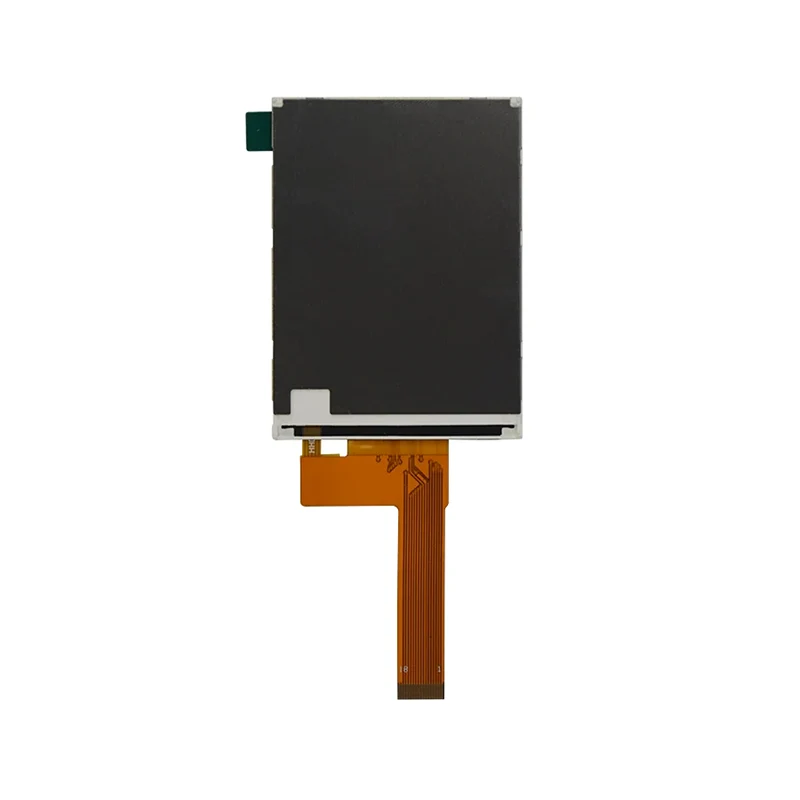

Modúl Scáileáin LCD Caighdeánach TN TFT 2.7'

2.7' Caighdeán Grafach TN TFT LCD Scáileán Modúl a úsáidtear go príomha i tionscail agus cliste Baile LCDs. Mar shampla:

Críochfort Boise 1.Industrial

Meaisíní Boise Tionsclaíocha: LCDanna Saincheaptha le haghaidh Scanóirí PDA/Barcode

LCDs CRUA | Foirfe do Bhrathadóirí Tionscail & Teirminéil Sonraí

Ard-LCDanna le haghaidh Scanóirí Fardail & Printéirí Iniompartha

Taispeántais Ardchaighdeáin - Tógtha le haghaidh Gléasanna Boise Tionscail

2.Smart Baile

Painéil Rialaithe Baile Cliste | Saincheaptha Réitigh LCD Casta

LCDs CRUA do Dhéantóirí Caife, Folús robot & Oighinn

Taispeántais Baile Cliste - Ardchaighdeán & Saincheaptha-Fit

Sonraí

Tianfu Saincheaptha 2.7' Grafach Caighdeánach Sonraíocht Modúl Scáileáin TN TFT LCD

Eispéireas Feidhmchláir Fhíordhomhanda ó Tianfu: Dearcadh ó Monaróir Teirminéal Sonraí Soghluaiste

“Agus an PDA tionsclaíoch nua-ghlúin á fhorbairt, ba é an Modúl Scáileáin Standard TN TFT LCD 2.7’ seo an rogha dheireanach a bhí againn. Réitigh a backlight ard-ghile (saincheapamar an leagan 500 cd/m²) agus an chóireáil frith-gheallta go hiomlán an pointe pian a bhain le haithint ábhar scáileáin deacair faoi sholas láidir lasmuigh.”

“Tá an cóimheas scáileán leathan 960 × 240 ag luí go mór le loighic idirghníomhaithe na gcríochfort sonraí soghluaiste: is leor an spás cothrománach chun barrachóid agus uimhreacha treo-bhille a thaispeáint go hiomlán, agus go n-oireann an leagan amach ingearach go foirfe do dhearadh comhéadain clasaiceach ‘achar taispeána faisnéise + cnaipí seasta ag an mbun’, rud a chumasaíonn oibriú éifeachtach laistigh de spás dlúth.”

"Feabhsaíonn gné tomhaltas ísealchumhachta an chomhéadain SPI saol ceallraí críochfoirt go díreach. Le tomhaltas cumhachta loighciúil de 8mA amháin don mhodúl, in éineacht lenár straitéis rialaithe grádaithe backlight féinfhorbartha, tá méadú thart ar 18% ar shaolré ceallraí iomlán na feiste i gcásanna oibríochta scanadh leanúnach."

"Tá cobhsaíocht leathan-teocht (-20 ° C go + 70 ° C) agus iontaofacht mheicniúil an mhodúil tar éis ár dtástálacha dian a rith, lena n-áirítear rothaíocht teocht ard-íseal agus tástálacha titim 1.2-méadar, ag comhlíonadh na gceanglas marthanachta i dtimpeallachtaí tionsclaíocha go hiomlán."

Optamú & Tacaíocht Spriocdhírithe

Cuirimid réitigh fheabhsaithe ar fáil d’fheidhmchláir den sórt sin:

Gnéithe eisiacha: Tiománaí backlight feabhsaithe (a thacaíonn le PWM dimming / múscail tapa), tadhaill glove, dearadh frith-chur isteach, agus fuinneamh-shábháil trealamh mód.

Saincheapadh Tionscail: Tá leaganacha saincheaptha optamaithe le haghaidh cásanna cosúil le loighistic luasghéaraithe, trádstóráil slabhra fuar, agus iniúchtaí lasmuigh ar fáil.

Tacaíocht Fast: Dearaí tagartha comhoiriúnacha a sholáthar le hinnill scanadh príomhshrutha, uirlisí tástála líne táirgeachta, agus ráthaíocht soláthair fadtéarmach.

Aiseolas Custaiméirí

"Le 18 mí anuas, tá níos mó ná 35,000 aonad den mhodúl seo in úsáid againn go carnach i dtrí cinn dár dtáirgí críochfoirt. Is é an rud is mó a shásaíonn sinn ná comhsheasmhacht bhaisc den scoth agus freagra tacaíochta teicniúil thar a bheith tapa, a thugann ráthaíocht dhaingean dár dtáirgeadh ar scála mór agus cothabháil iar-díolacháin. Is monarcha LCD iontaofa agus saincheaptha é Tianfu, táimid i gcónaí muiníneach astu.

Tianfu 2.7' Feidhmchlár Modúl Scáileáin TFT LCD

Cluiche Tianfu Ceannaireacht Am

CCanna

C1: Conas a roghnú idir comhéadain SPI agus RGB?

A: Buaileann an dá chomhéadan le riachtanais iarratais éagsúla:

Tá líon beag bioráin ag baint le comhéadan SPI (3-4 líne sonraí de ghnáth), atá oiriúnach do chásanna ina bhfuil acmhainní bioráin MCU teoranta agus riachtanais ráta athnuachana íseal, mar shampla íomhánna statacha a thaispeáint nó sonraí a nuashonrú go mall.

Cuireann comhéadan RGB ar chumas tarchur sonraí comhthreomhar le ráta athnuachana níos airde, atá oiriúnach chun ábhar dinimiciúil, físeáin nó grafaicí atá ag athrú go tapa a thaispeáint, ach tá níos mó acmhainní bioráin ag teastáil uaidh.

C2: Cén fáth a dteastaíonn voltas réasúnta ard 8.7–10.2V don chúlsolas?

A: Glacann an modúl seo dearadh backlight le il-stiúir ceangailte go comhthreomhar. Ciallaíonn ceanglas ardvoltais de ghnáth go bhfuil an backlight comhdhéanta de il-LEDs ceangailte i sraith, ar féidir leo gile aonfhoirmeach agus leordhóthanach a sheachadadh. In úsáid iarbhír, tá gá le ciorcad tiomnaithe backlight tiománaí; ní féidir é a nascadh go díreach le soláthar cumhachta loighic 3.3V.

C3: An gcomhlíonann raon teochta oibriúcháin an mhodúil riachtanais iarratais tionsclaíocha?

A: Tá. Clúdaíonn an raon teochta oibriúcháin -20 ° C go + 70 ° C riachtanais an chuid is mó de na timpeallachtaí tionsclaíocha. I gcás timpeallachtaí níos foircneacha (cosúil le ceardlanna fuar mór lasmuigh nó ardteocht), is féidir linn leagan leathan-teocht a chur ar fáil (is gá saincheaptha) a chomhlíonann riachtanais speisialta -40 ° C go + 85 ° C.

C4: An gcomhlíonann raon teochta oibriúcháin an mhodúil riachtanais iarratais tionsclaíocha?

A: Tá. Clúdaíonn an raon teochta oibriúcháin -20 ° C go + 70 ° C riachtanais an chuid is mó de na timpeallachtaí tionsclaíocha. I gcás timpeallachtaí níos foircneacha (cosúil le ceardlanna fuar mór lasmuigh nó ardteocht), is féidir linn leagan leathan-teocht a chur ar fáil (is gá saincheaptha) a chomhlíonann riachtanais speisialta -40 ° C go + 85 ° C.

C5: Conas an scáileán taispeána seo a thiomáint? Cad iad na ciorcaid fhorimeallacha atá de dhíth?

A: Éilíonn córas bunúsach:

Soláthar cumhachta loighic 3.3V (cruinneas ± 5%)

Ciorcad tiománaí backlight 8-10V (sruth leanúnach 15-25mA)

MCU nó rialtóir taispeána (a thacaíonn le comhéadan SPI nó RGB)

Roghnach: Rialaitheoir scáileáin tadhaill (le haghaidh leaganacha cumasaithe)

Soláthraímid léaráidí ciorcad dearadh tagartha iomlán agus cóid samplacha tiománaithe (ardáin tacaíochta mar STM32, ESP32 agus Arduino).

C6: Cad iad na gnéithe de shaincheapadh a thacaítear don scáileán taispeána seo?

A: Cuirimid seirbhísí saincheaptha modúlach atá ar thús cadhnaíochta ar fáil don tionscal, le príomhroghanna saincheaptha lena n-áirítear:

Saincheapadh Comhéadain agus Bioráin

Coigeartaigh suíomh cónascaire FPC agus ord bioráin a d'oirfeadh do leagan amach PCB

Saincheap tacair orduithe comhéadan SPI chun do phríomhshlis rialaithe a mheaitseáil

Cuir comhéadan I2C leis le haghaidh scáileáin tadhaill nó braiteoirí solais comhthimpeallacha

Coigeartú Feidhmíochta Optúil

Cuir uillinneacha féachana éagsúla in ionad ábhair leachtchriostail (IPS/FFS/TN)

Coigeartaigh gile backlight (raon roghnach: 150-800 cd / m²)

Athraigh uillinn polaraitheora (0°/90°/180°/270°)

Cuir cóireálacha dromchla ar nós frith-glare agus frith-mhéarloirg

Oiriúnú Struchtúr Meicniúla

Coigeartaigh tiús iomlán an mhodúil (tiús íosta suas le 1.8mm)

Athraigh fad FPC agus treo scoir an chábla

Cuir leis nó laghdaigh suíomhanna poll gléasta

Dearadh fráma a oiriúnú do riachtanais séalaithe ar leith

Inoiriúnaitheacht Timpeallachta Speisialta

Leagan teocht leathan (-40 ° C go + 85 ° C)

Leagan ard-gile le haghaidh infheictheacht lasmuigh

Dearadh treisithe creathadh-resistant
