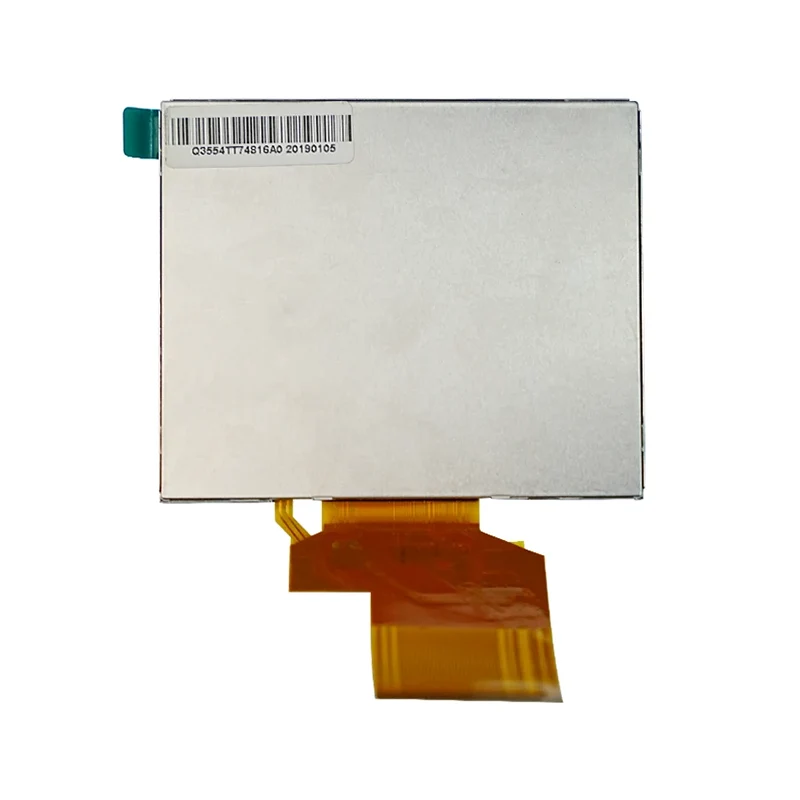

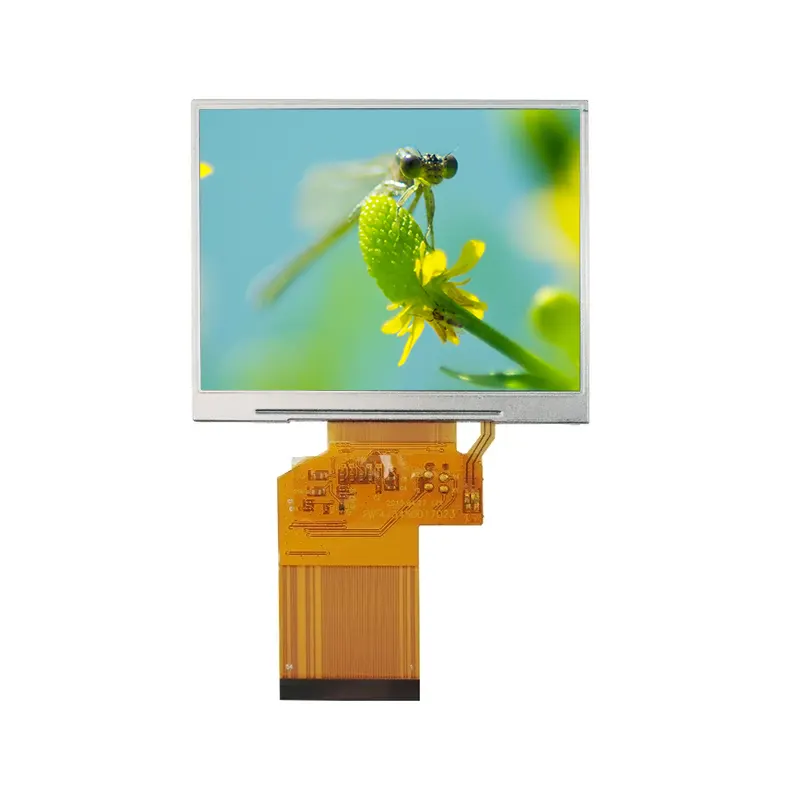

3.5' Modúl Scáileáin TN TFT LCD Caighdeánach Tionsclaíoch

Tairgeann Tianfu, monaróir LCD Síneach a dhéanann sainfheidhmiú ar thaispeántais ardcháilíochta, cost-éifeachtach agus inoiriúnaithe, an Modúl Scáileáin TN TFT LCD Caighdeánach Tionsclaíoch 3.5 '. Innealtóireacht do thimpeallachtaí crua, gnéithe an modúl seo 320 × RGB × 240 réiteach, dathanna 16.7M, agus an HX8238D tiománaí IC, ag tacú le comhéadain versatile (24-giotán RGB, Srathach RGB, CCIR601/656) le haghaidh comhtháthú gan uaim i gcórais tionsclaíocha. I measc na bpríomh-shonraíochtaí tá inoiriúnaitheacht teochta de ghrád tionsclaíoch (-20 ° C ~ +70 ° C oibriúcháin, -30 ° C ~ +80 ° C stórála), backlight 6-LED, cóimheas codarsnachta 350:1, agus toisí dlúth (76.90 × 63.9 × 3.26 mm).

Sonraíocht

Sonraí Modúl Scáileáin TFT LCD Tianfu 3.5 '

Cibé an úsáidtear é i gcomhéadan meaisín daonna (HMI), méadair taispeána stádais, scáileáin gléas iniompartha, nó críochfoirt athsheinm ilmheán, seachadann Modúl Scáileáin Caighdeánach Tionsclaíoch TN TFT LCD réitigh taispeána soiléir, cobhsaí agus iontaofa.

1. Rialú Tionscail & Uathoibriú

· Painéil Rialaithe PLC agus Comhéadain Daonna-Meaisíní (HMI)

· Uirlisí Tástála Boise (Iliméadair, Ascalascóip)

· Painéil Oibriúcháin Robot/Uathoibrithe Tionscail

· Aonaid Chianrialaithe (Craenacha, Innealra Tógála)

· Teirminéil Fhála agus Iniúchta Sonraí Inaistrithe

2.  Baile Cliste & Idirlíon Rudaí (IoT)

· Painéil Rialaithe Baile Chliste/Scáileáin Rialaithe Láir

· Lasca Cliste Balla

· Painéil Rialaithe Fearais Baile (Aeroiriúntóirí, Meaisíní Níocháin, Doirse Cuisneáin Chliste/Déantóirí Oighir, Miasniteoirí, Oighinn, Oighinn Ghalma, Comhdhúile Níocháin/Triomaithe Tosaigh-Ualach, Aeroiriúntóir Cliste/Rialuithe Córais Aeir Úra, Téitheoirí Uisce Chliste)

3. Leictreonaic Tomhaltóra & Trealamh Tráchtála

· Consóil Cluiche Iniompartha, Frámaí Grianghraf Digiteacha, Seinnteoirí DVD Inaistrithe, Cainteoir Bluetooth/Scáileáin Taispeána Raidió, Teirminéil POS, Teirminéil Ordaithe, Meaisíní Tinrimh Ama, Foclóirí Leictreonacha, Meaisíní Luathoideachais/Gléasanna Foghlama, Méarchláir Leictreonacha, Teirminéil Boise Tráchtála (Teirminéil Ordaithe, Scanóirí Barrachóid)

Cén Fáth a bhFuil Níos mó ná 200 Cliaint ag leanúint orainn ag roghnú sinn?

Buntáistí Croí

• Dearadh Il-Chomhéadain le haghaidh Comhoiriúnacht Ard

Tacaíonn sé le RGB comhthreomhar, sraitheach RGB, agus CCIR656/601 ag an am céanna, rud a chumasaíonn oiriúnú solúbtha do phríomhscéimeanna rialaithe éagsúla agus laghdaítear costais choigeartaithe crua-earraí na gcustaiméirí.

• Inoiriúnaitheacht Chomhshaoil ​​de ghrád tionsclaíoch

Tá raon teochta oibriúcháin -10 ° C ~ +60 ° C aige agus tá tástálacha iontaofachta il pas faighte aige lena n-áirítear stóráil teocht ard-íseal, rothaíocht teochta, creathadh agus ESD, rud a fhágann go bhfuil sé oiriúnach do thimpeallachtaí crua.

• Taithí Optamaithe & Tadhaill

Glacann sé le scannán Neamhlonrach frithsheasmhach fáinne Newton chun deireadh a chur le himill trasnaíochta agus oibriú tadhaill réidh a chinntiú; Is é an cruas dromchla ≥ 3H le haghaidh friotaíocht scratch, oiriúnach le haghaidh cásanna oibríochta ard-minicíochta.

• Struchtúr Meicniúil Beacht & Dearadh Éasca-Chóimeála

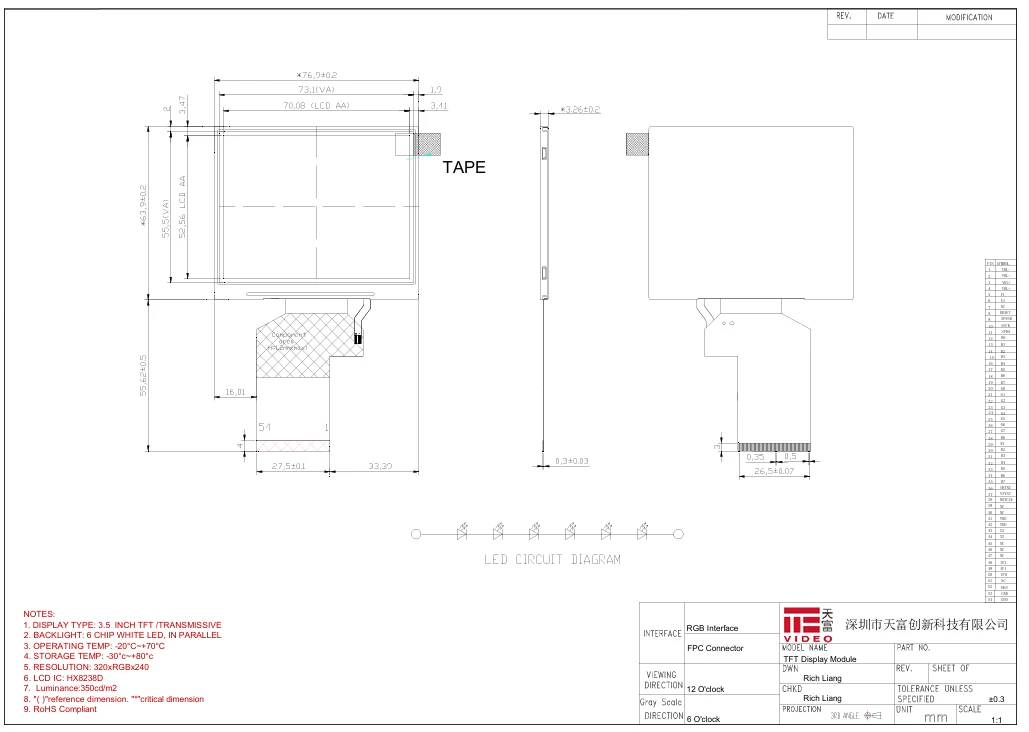

Soláthraíonn sé tacair iomadúla de phríomhthoisí lena n-áirítear AA, OD, VA, agus fráma rubair, ag éascú oscailt poll struchtúrach na gcustaiméirí agus dearadh lamination, agus deacracht cóimeála a ísliú.

• Soláthar Leathan Voltais & Tomhaltas Ísealchumhachta

Tá raon leathan ionchuir voltais de 2.6V-3.6V aige, le híogaireacht íseal i leith luaineachtaí soláthair cumhachta, atá oiriúnach do thimpeallachtaí soláthair cumhachta ceallraí nó tionscail.

Do Chomhpháirtí Iontaofa LCD le 16 Bliain de Thaithí Speisialaithe --- Tianfu

Nuair a dhéanann tú comparáid idir soláthraithe iolracha, thar pharaiméadair agus praghsanna, ba mhaith linn ár luach uathúil mar mhonaróir beag agus meánmhéide a chur in iúl le breis agus 16 bliain de thaithí tiomnaithe sa tionscal taispeántais criostail leachtaigh. Má roghnaítear sinn, gheobhaidh tú níos mó ná modúl taispeána amháin - gheobhaidh tú comhpháirtí fadtéarmach atá cobhsaí, iontaofa agus ardfhreagrach.

✅ Tá eolas againn ar ár gcuid Táirgí, agus níos tábhachtaí fós, Tuigimid do Riachtanais

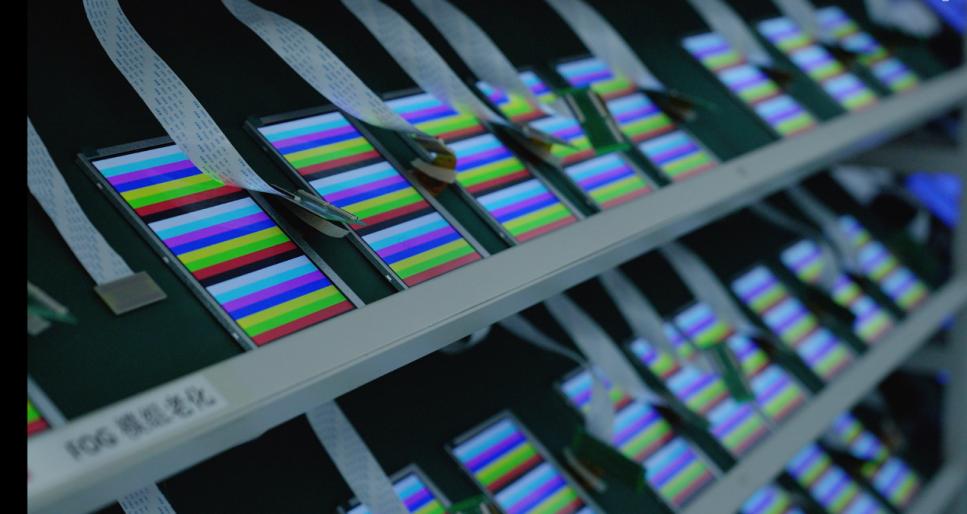

· Próisis Chruthaithe Déantúsaíochta: Thug 16 bliana de thaithí carntha máistreacht dhomhain dúinn ar chur i bhfeidhm ICanna tiománaithe clasaiceacha ar nós an HX8238D. Ó nascadh COG agus lannú scannáin ITO go tástálacha aosaithe agus iniúchadh 100%, tá sreabhadh oibre táirgeachta aibí agus cobhsaí bunaithe againn, ag cinntiú go seachadann gach modúl a fhaigheann tú feidhmíocht chomhsheasmhach, iontaofacht agus marthanacht.

· Dearadh Dírithe ar Phéine Péine: Tá comhoiriúnacht ilchomhéadan an mhodúil (RGB/CCIR) agus lamháltas leathan-teocht de ghrád tionsclaíoch mar thoradh ar leas iomlán a bhaint as dearadh atá bunaithe ar aiseolas fairsing ó chustaiméirí. Tuigimid go dteastaíonn taispeáint "ilúsáideach" agus láidir do chustaiméirí beaga agus meánmhéide chun freastal ar riachtanais éagsúla tionscadail iolracha.

✅ Ciallaíonn ár Scála Measartha Fócas agus Solúbthacht Níos Mó

· Mearfhreagartha & Cumarsáid: Níl aon nósanna imeachta casta a bhaineann le fiontair mhóra. Déanfaidh innealtóirí taithí nó bainisteoirí tionscadail do chuid fiosrúchán teicniúil, deimhnithe sonraíochta, nó iarratais ar mhodhnú a láimhseáil go díreach, agus déanfar amanna freagartha a thomhas in uaireanta seachas laethanta.

· Tacaíocht Saincheaptha Solúbtha: Cibé an bhfuil coigeartuithe ag teastáil uait ar fhad FPC, pinout comhéadan, gile backlight, nó oiriúnú bhaisc bheag de chóid tosaithe firmware ar leith, tá an cumas againn freagairtí innealtóireachta tapa a dhéanamh. Déileáiltear le d’ordú 500 aonad leis an tosaíocht chéanna agus atá ag eochairchuntais.

· Luach Fócas-tiomáinte: Speisialtóireacht againn i ndéantúsaíocht TFT beag go meánmhéide agus scáileáin tadhaill, agus gach feabhsú próisis agus bearta rialaithe cáilíochta dírithe ar an ngnó lárnach seo. Is é an rud a gheobhaidh tú ná aschur foirne atá tiomanta do réimse saineolais dírithe.

✅ Is mór againn ár gClú, ag Cinntiú Cáilíochta Rialaithe agus Soláthar Cobhsaí

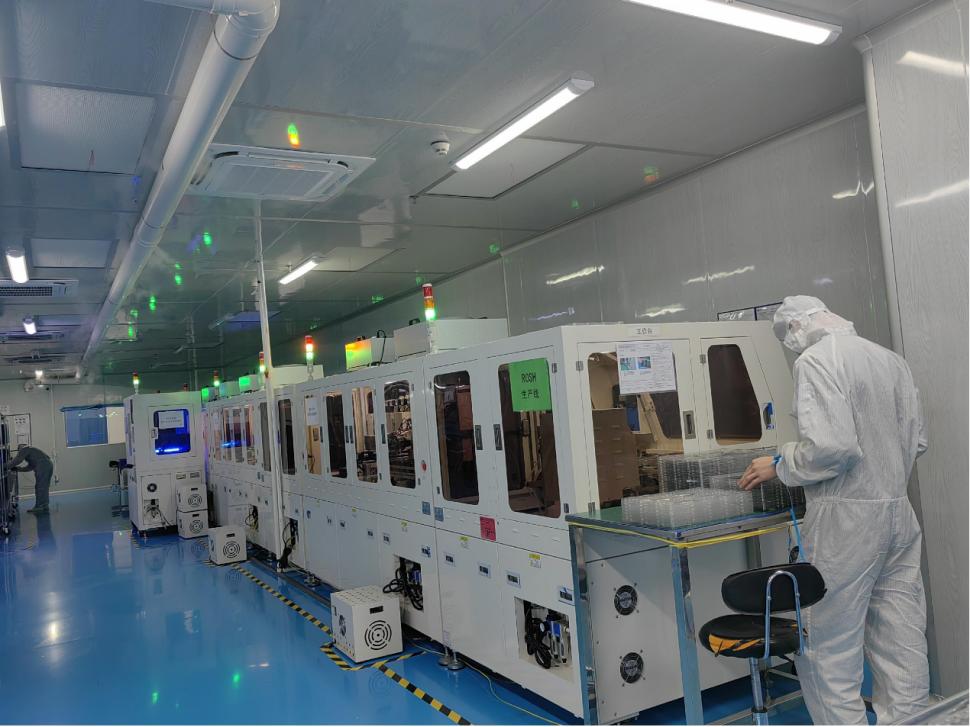

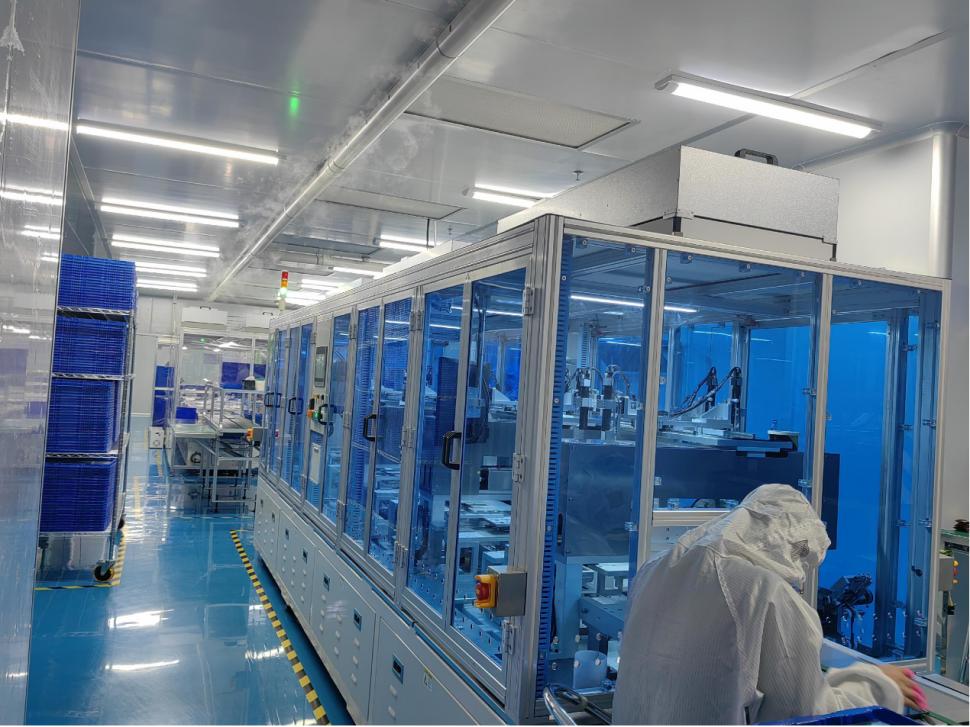

· Bainistíocht Inmheánach Lán-timthriall: Ó sholáthar ábhar agus socrúchán SMT go cóimeáil agus tástáil modúil, cuirtear gach próiseas ríthábhachtach i gcrích inár n-áiseanna féin. Cinntíonn sé seo inrianaitheacht agus rialú iomlán cáilíochta, ag fáil réidh leis na rioscaí a bhaineann le luaineachtaí cáilíochta de bharr foinsiú allamuigh.

· Tiomantas Soláthair Fadtéarmach: Aithnímid go hiomlán an tábhacht a bhaineann le saolré táirgí do do thionscadail. Maidir le comhpháirteanna clasaiceacha ar nós an HX8238D, tá córas fardail slán bunaithe againn agus is féidir soláthar leanúnach ráthaithe a sholáthar, ag tacú le do riachtanais táirgthe fadtéarmacha le nialas imní.

· Comhar Trédhearcach: Táimid sásta sonraí mionsonraithe, tuarascálacha tástála, agus fiú réamhrá próisis a sholáthar. Creidimid nach féidir comhpháirtíochtaí fadtéarmacha a thógáil ach amháin nuair a dhéanann custaiméirí cinntí eolasacha ceannaigh.

✅ Tacaíocht Chuimsitheach Réamhdhíola & Iar-díola

· Tacaíocht Forbartha Réidh le húsáid: Tagann sainmhínithe soiléire ar chomhéadain, cóid tiománaí bailíochtaithe (comhoiriúnach le hardáin MCU coitianta) agus tagairtí scéimeacha do gach modúl, rud a laghdaíonn go mór am dífhabhtaithe d’innealtóirí.

· Cúnamh Cur i bhFeidhm Táirgthe: Má tá tú ag baint úsáide as ár modúil den chéad uair, is féidir linn treoirlínte a sholáthar maidir le sádráil, réamhchúraimí cóimeála, agus tástáil fheidhmiúil shimplí, ag cabhrú leat táirgeadh mais réidh a bhaint amach.

· Dearbhú Cáilíochta Iontaofa: Déantar tástáil leictreach 100% ar gach modúl agus iniúchtaí iontaofachta samplála roimh an loingsiú, agus tá barántas cáilíochta 12 mhí mar thacaíocht acu.

Go hachomair, Má Roghnú Linn Ciallaíonn sé Comhpháirtí Iontaofa a Roghnú a Thairgeann:

Táirgí arna scagadh le 16 bliain de thaithí tionscail + Sofhreagracht lúfar do do riachtanais saincheaptha mar ghnóthas beag agus meánmhéide + Rialú cáilíochta dian amhail is dá mba rud é go gcosnaítear ár mbranda féin.

B’fhéidir nach sinne an soláthraí is mó sa mhargadh, ach táimid tiomanta do bheith mar an té is fearr a thuigeann tú agus a sholáthraíonn an suaimhneas intinne is mó duit.

faq

C1: An dtacaíonn an scáileán seo le feidhmiúlacht tadhaill?

Sea, comhtháthaíonn an modúl seo scáileán tadhaill resistive (scannán ITO) a thacaíonn le teagmháil aon-phointe. Tá comhéadan resistive caighdeánach 4-sreang aige agus éilíonn sé sliseanna rialaithe tadhaill seachtrach nó MCU le ADC ionsuite.

C2: An féidir leat leagan a sholáthar le teagmháil capacitive?

Tagann an leagan caighdeánach reatha le teagmháil resistive. Le haghaidh teagmháil capacitive (ag tacú le teagmháil ilphointí), déan teagmháil linn le haghaidh saincheaptha.

C3: Cad é an difríocht idir CCIR656 agus CCIR601 sa chomhéadan? Conas ba chóir dom a roghnú?

Is formáid comhartha sioncronaithe leabaithe é CCIR656 (a úsáidtear go minic le haghaidh sruthanna físe digiteacha), agus is formáid comhartha sioncronaithe ar leith é CCIR601. Má aschuireann do phróiseálaí comharthaí físe caighdeánacha ITU-R BT.656/BT.601 (m.sh., próiseálaithe ilmheán áirithe), tá nasc díreach indéanta. Mura bhfuil tú cinnte, tabhair do phríomh-mhúnla rialaithe le do thoil agus cabhróimid leis an roghnú.

C4: An féidir an raon teochta oibriúcháin -10 ° C ~ +60 ° C a leathnú go raon níos leithne?

Tá an raon teochta seo ag an táirge caighdeánach. Maidir le riachtanais leathan-teocht tionsclaíoch mar -30 ° C ~ +80 ° C, is féidir saincheapadh a phlé, rud a bhaineann de ghnáth le coigeartuithe ar ábhair chriostail leachtacha agus ar phróisis déantúsaíochta.

C5: An bhfuil boird tiománaí meaitseála nó boird oiriúnaitheacha ar fáil?

Is féidir linn boird adapter RGB agus boird oiriúnaithe tadhaill (lena n-áirítear ICanna tadhaill) a sholáthar chun do dhearadh ciorcad a shimpliú. Téigh i gcomhairle lenár bhfoireann díolacháin le haghaidh sonraí.

Táirgeadh & Úsáid Gaolmhar

C6: Cad é leibhéal cosanta ESD an mhodúil?

Tá an modúl tar éis tástálacha ESD de ±8kV (urscaoileadh aeir) / ±4kV (urscaoileadh teagmhála) a rith, ag freastal ar riachtanais na dtimpeallachtaí tionsclaíocha ginearálta. Moltar bearta talún agus inslithe cuí a ghlacadh agus tithíocht an táirge á dhearadh.

C7: An mbeidh am freagartha de 15ms ina chúis le doiléir tairiscint?

Is é 15ms an t-am freagartha tipiciúil liath-go-liath, atá leordhóthanach don chuid is mó de chásanna cosúil le rialú tionsclaíoch, ionstraimíocht, agus comhéadain idirghníomhacha. Le haghaidh athsheinm físe ardluais (m.sh., os cionn 30fps), moltar feidhmíocht íomhá dinimiciúil iarbhír a mheas.

C8: Cén chaoi a bhfuil backlight an mhodúil ceangailte?

Ní chuimsíonn an modúl féin ciorcad tiománaí backlight, ach soláthraíonn sé bioráin backlight LED (de ghnáth +3.3V agus GND). Ní mór duit foinse reatha tairiseach seachtrach nó ciorcad tiománaí backlight a nascadh. Braitheann an sruth ar chumraíocht sraith-comhthreomhar na soilse backlight (luach tipiciúil: thart ar 60-100mA).
