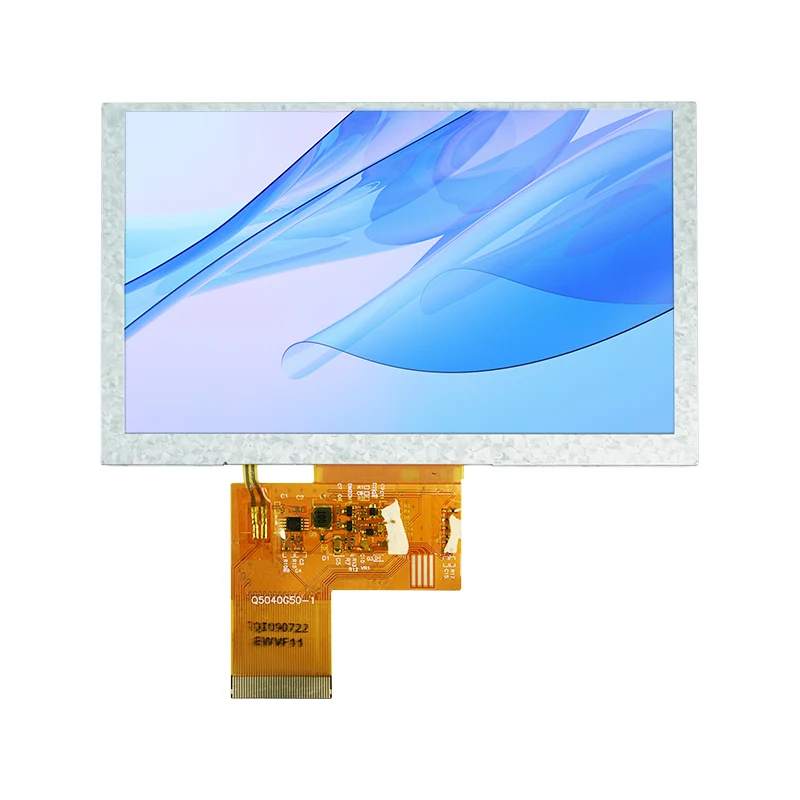

Taispeántas Cliste TFT LCD: Treoir Phraiticiúil ó Roghnú go Imlonnú Forbartha

I gcóras leabaithe agus dearadh idirghníomhaíocht daonna-meaisín, anTaispeáint TFT LCD Clistení “comhpháirt taispeántais” amháin a thuilleadh — is fachtóir ríthábhachtach é a chinneann taithí úsáideora agus rathúlacht an táirge. Cibé an bhfuil tú ag forbairt HMI tionsclaíoch, painéal rialaithe baile cliste, nó feiste leighis ríomhaire boise, ag loingseoireachta ar an raon leathan de LCDs Cliste TFT ar an margadh agus ag déanamh an rogha ceart agus a chinntiú go bhfuil imscaradh tapa go minic níos casta ná mar is cosúil.

1. Roghnú: Ná Breathnaigh Díreach ar Méid agus Taifeach

Is é an botún is coitianta le linn na céime roghnaithe ná socrú ar scáileán leis an meon "go bhfuil an chuma ar an scéal ceart." I ndáiríre, is minic a bhíonn na príomhdhifríochtaí i measc LCDs Smart TFT níos faide ná an bhileog sonraí.

1.1 Cineál Comhéadain: An Chéad Roinn Chriticiúil

Cinneann an cineál comhéadan go díreach an féidir le do phríomh-rialtóir an scáileán a thiomáint agus cé chomh casta a bheidh an próiseas forbartha. Tá a bhfeidhmchláir oiriúnacha féin ag gach cineál comhéadain:

Nóta speisialta: Más MCU é do phríomh-rialtóir cosúil leis an STM32F103 nach bhfuil rialtóir RGB ionsuite aige, beidh sé thar a bheith deacair scáileán comhéadan RGB a roghnú go díreach. Beidh sliseanna droichead breise ag teastáil uait (amhail an SSD1963), nó mar mhalairt air sin, aistrigh chuig scáileán SPI nó comhéadan comhthreomhar.

1.2 Comhoiriúnú Taifeach agus Méid

Ní bhíonn réiteach níos airde níos fearr i gcónaí. I saol spás-srianta na gcóras leabaithe, ciallaíonn réiteach níos airde úsáid cuimhne maolán fráma níos mó, tomhaltas cumhachta níos airde, agus costas níos airde. Is é riail an ordóg:

Chun deilbhíní nó téacs simplí a thaispeáint (m.sh., painéil fearais): is leor 240x240 nó 320x320
Le haghaidh comhéadain chaighdeánacha meaisín daonna (m.sh., críochfoirt ríomhaire boise): 480x480 nó 800x480
Le haghaidh feidhmchlár a dteastaíonn cairteacha nó íomhánna soiléire uathu: 720x720 nó níos airde

Tá TFTanna cearnacha ag éirí níos coitianta in ionstraimí wearable cliste agus ionstraimí tionsclaíocha. I measc na sonraíochtaí coitianta tá 1.3-orlach (240x240), 3.4-orlach (480x480), agus 4.0-orlach (720x720).

1.3 Inoiriúnaitheacht Timpeallachta: Coinníollacha Laistigh, Lasmuigh, nó Foircní?

Oibríonn go leor tionscadal go breá le scáileáin chaighdeánacha le linn na céime fréamhshamhaltaithe ach bíonn fadhbanna acu nuair a imlonnaítear iad sa réimse. Tá aird ar leith tuillte ag trí phríomhpharaiméadair:

• Gile: is leor 300-400 nits lena n-úsáid laistigh; éilíonn iarratais leath-amuigh 500-800 nits; éilíonn úsáid iomlán lasmuigh faoi sholas díreach 1000 nits nó níos airde le haghaidh inléiteachta

• Teocht Oibriúcháin: Grád tráchtála: 0 ° C go 50 ° C; grád tionsclaíoch: -20 ° C go 70 ° C; Éilíonn timpeallachtaí feithicleacha nó foircneacha -30 ° C go 85 ° C nó níos leithne

• Uillinn Amharc: I gcás cásanna ina mbreathnaíonn daoine iolracha ar an scáileán nó ina bhfuil an gléas suiteáilte ar uillinn, is fearr scáileáin lán-uillinn féachana IPS; Tá scáileáin TN níos saoire ach léiríonn siad athrú suntasach dath ar uillinneacha leathan

1.4 Painéal Tadhaill agus Cóireáil Dromchla

Má tá feidhmiúlacht tadhaill ag teastáil ó do tháirge, seachas roghnú idir cineálacha resistive agus capacitive, tá roinnt sonraí nach bhféadfaí dearmad a dhéanamh orthu go héasca:

Modh Lamination: Soláthraíonn nascáil optúil soiléireacht níos fearr agus machnamh laghdaithe i gcomparáid le lamination aeir-bhearna, ach tagann sé ar chostas níos airde
Cumhdach Dromchla: Bratuithe frith-dhallra (AG), frith-fhrithchaiteacha (AR), agus frith-mhéarloirg (AF) - le haghaidh feistí lasmuigh nó ard-ghile, moltar teaglaim AG+AR

Saincheapadh Gloine Clúdaigh: Cibé an bhfuil coirnéil chothromú, lógónna scáileáin síoda, poill, nó modhnuithe aeistéitiúla eile ag teastáil

2. Crua-earraí agus Tiomántán: Seachaint Pitfall

Nuair a roghnaítear an scáileán, tugann dearadh crua-earraí agus forbairt tiománaithe isteach sraith eile de ghaiscí féideartha.

2.1 Cábla FPC agus Ceangal

Is é an cábla FPC an chúis le 80% de na glitches scáileáin. Díghlasáil latch an chónascaire i gcónaí sula gcuirtear isteach nó go mbaintear an cábla amach - is féidir damáiste a dhéanamh do na teagmhálaithe óir trí é a tharraingt go héigeantach. Ná plugáil ná díphlugáil an FPC fad is atá an córas á chumhachtú, mar go bhféadfadh sruth iarmharach an comhéadan a dhó.

Agus an FPC á shaincheapadh, tabhair aird ar:

Cibé an bhfuil an seicheamh bioráin agus na leibhéil voltais ag luí le do phríomhchlár
Cibé an bhfuil gá le lúbadh, leathnú nó ródú timpeall comhpháirteanna eile
Cibé an bhfuil fad an FPC ag teacht leis an dearadh imfhálú meicniúil

2.2 Soláthar Cumhachta agus Backlight

De ghnáth bíonn ráillí ilvoltais ag teastáil ó TFT-LCDs: VDD (loighic 3.3V), VGH (claonadh dearfach), VGL (laofacht dhiúltach), agus daoine eile. Is é seachadadh cumhachta neamhghnácha an phríomhchúis le saobhadh datha agus le caochaíl scáileáin. Cur chuige diagnóiseach tipiciúil is ea seiceáil an bhfuil an voltas VCOM ag imeacht ón tsonraíocht sonraí (mar shampla, is minic go mbíonn caochaíl inbhraite mar thoradh ar sháraíonn sé 3.8V).

Le haghaidh tiomána backlight, moltar réiteach reatha tairiseach le PWM dimming. Má thiteann an minicíocht PWM faoi bhun 150Hz, féadfaidh an tsúil dhaonna a bhrath; tá sé inmholta an minicíocht a ardú os cionn 200Hz.

2.3 IC Tiománaí agus Leabharlann Grafaicí

I measc ICanna tiománaithe TFT coitianta tá ILI9341, ST7789, agus ST7735. Ina measc, cuireann an ILI9341 an doiciméadú is flúirseach agus an cur i bhfeidhm tiománaithe is simplí, rud a fhágann go bhfuil sé oiriúnach d'iarratais réitigh 240x320.

Maidir le leabharlanna grafaicí, is iad LVGL agus TouchGFX na roghanna príomhshrutha sa spás leabaithe. Is foinse oscailte é LVGL agus tacaíonn sé le il-ardáin, agus tá TouchGFX optamaithe go domhain le haghaidh micrea-rialaitheoirí STM32.

3. Rogha Speisialta: Scáileáin Srathach Cliste UART

Mura bhfuil d’fhoireann ag iarraidh go leor ama a infheistiú i bhforbairt tiománaithe grafaice, nó má tá acmhainní teoranta ag do phríomhrialtóir, is rogha ar fiú breathnú ar an scáileán sraitheach UART.

Ionchorpraíonn scáileáin den sórt sin MCU ionsuite (m.sh., ATmega328PB) agus is féidir iad a rialú go simplí trí orduithe a sheoladh thar an gcalafort srathach, gan ach na bioráin TX agus RX a áitiú.

De ghnáth bíonn dhá chatagóir ag scáileáin UART ar an margadh:

Cuireann an chéad cheann éifeachtúlacht forbartha an-ard ar fáil - is féidir leat an Chomhéadain a insamhail ar ríomhaire fiú sula ndéanann tú é a splancadh chuig an scáileán. Soláthraíonn an dara ceann cumais rialaithe níos ísle.

4. Tagairt Thapa Diagnóis Lochta Coitianta

Ar deireadh, seo seicliosta mearthagartha le haghaidh fabhtcheartú a dhéanamh ar shaincheisteanna réimse ard-minicíochta - d'fhéadfadh sé an lá a shábháil:

Siomptóim	Treo Imscrúdaithe Tosaíochta
Scáileán glitched, gan taispeáint	Seiceáil an bhfuil an cábla FPC scaoilte nó ocsaídithe (80% de na cásanna); fíoraigh socruithe ráta réitigh / athnuachan
Saobhadh dath, stripes ingearach, Giodam	Seiceáil le haghaidh voltais soláthair neamhghnácha (VGL/VGH/VCOM); seiceáil an bhfuil minicíocht dimming PWM ró-íseal
Íomhá lag nó backlight nach bhfuil ag obair	Seiceáil le haghaidh LED backlight ag dul in aois; voltas aschuir iarbhír an oiriúnaitheora cumhachta a fhíorú
Spotaí dorcha/bán seasta ar an scáileán	Damáiste fisiciúil nó comhbhrú ón taobh chúl (do-aisiompaithe - is gá athsholáthar)

Tá rogha agus forbairt TFT LCD, ina chroílár, ina chomhbhabhtáil idir costas, feidhmíocht, timthriall forbartha agus iontaofacht. Níl aon scáileán "is fearr" - ach an réiteach "is oiriúnaí". Tá súil agam go gcabhróidh an treoir seo leat bealaí neamhriachtanacha a sheachaint ag tús do thionscadail, rud a ligeann duit níos mó iarrachtaí a dhíriú ar eispéireas táirge atá fíor-dhifreáilte a chruthú.
